Präzises Messing-Stanzen, elektronischer Steckverbinderanschluss, progressive Matrize, Hochgeschwindigkeits-Stanzen, OEM-kundenspezifische ±0,02-mm-Toleranz

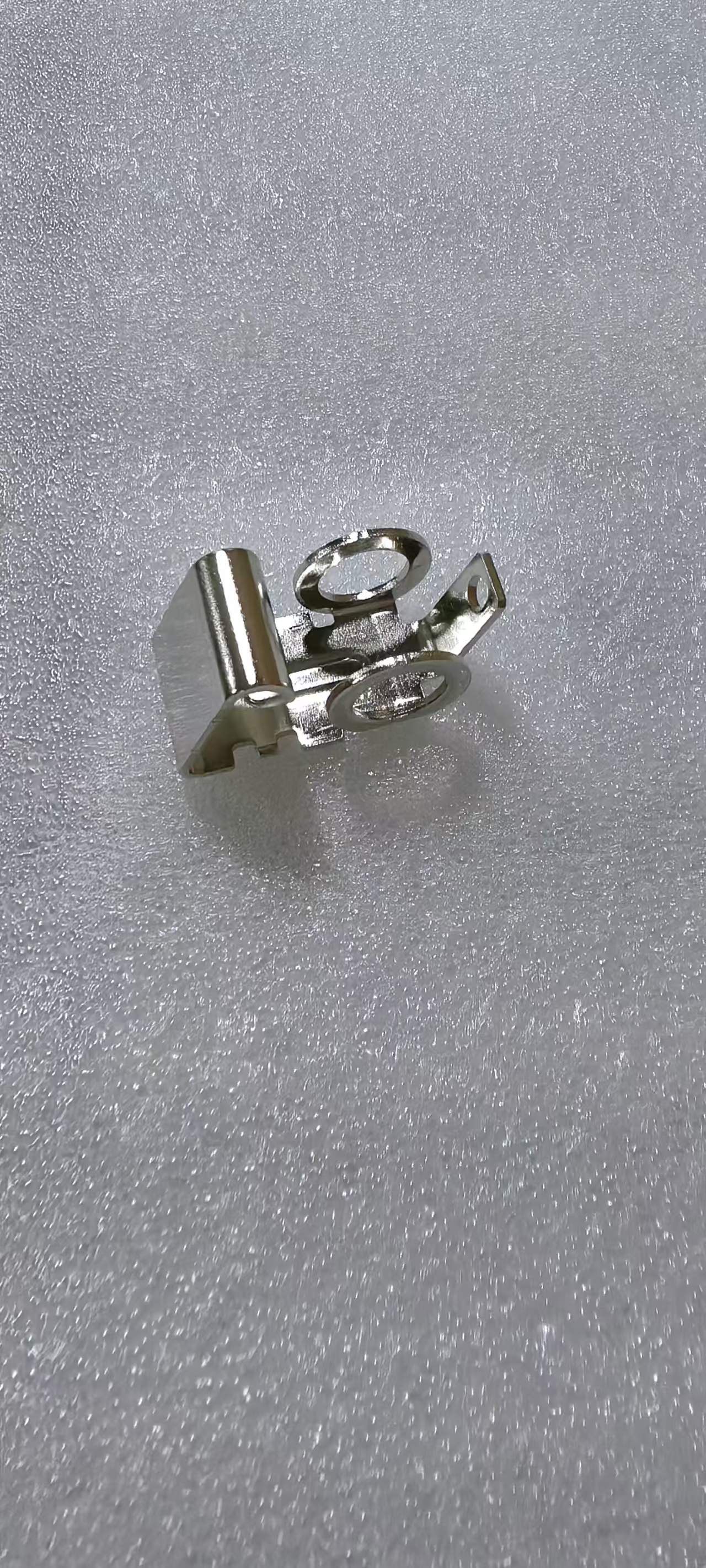

Diese elektronische Steckverbinderklemme mit Präzisionsprägung aus Messing wird mithilfe fortschrittlicher progressiver Stanztechnologie hergestellt und bietet außergewöhnliche Genauigkeit und Wiederholbarkeit für elektronische Verbindungsanwendungen mit hohem Volumen. Diese aus C2600/H65-Messingbandmaterial hergestellten gestanzten Anschlüsse erreichen eine Maßtoleranz von ±0,02 mm bei Stanzgeschwindigkeiten von bis zu 400 Hüben pro Minute. Der progressive Stanzansatz integriert Stanz-, Biege-, Form- und Prägevorgänge in einem einzigen kontinuierlichen Prozess, wodurch eine sekundäre Handhabung entfällt und eine gleichbleibende Qualität über Millionen von Teilen hinweg gewährleistet wird. In unserem Werk sind mehr als 30 Hochgeschwindigkeits-Präzisionspressen mit einer Kapazität von 25 bis 160 Tonnen im Einsatz, wobei In-Die-Vision-Inspektionssysteme kritische Abmessungen während der Produktion in Echtzeit überwachen. Jede Produktionscharge wird einer statistischen Prozesskontrolle mit einem Cpk ≥1,33 für alle qualitätskritischen Merkmale unterzogen. Als führender OEM-Hersteller von Metallstanzteilen mit über 15 Jahren Erfahrung in der Betreuung globaler Elektronikmarken wissen wir, dass die Zuverlässigkeit der Steckverbinderanschlüsse einen direkten Einfluss auf die Leistung des Endprodukts in geschäftskritischen Anwendungen hat, einschließlich Automobil-Steuergeräten, industriellen Steuerungssystemen und Unterhaltungselektronik.

• Hochgeschwindigkeitsstanzen mit progressivem Gesenk:Mehrstationige Folgewerkzeuge integrieren Lochen, Formen, Biegen und Beschneiden in einem kontinuierlichen Streifenvorschub und erreichen Produktionsraten von bis zu 400 SPM bei gleichzeitiger Wahrung der Maßhaltigkeit. Durch das fortschrittliche Werkzeugdesign entfällt die Teilehandhabung zwischen den einzelnen Phasen, wodurch die Arbeitskosten und das Qualitätsrisiko im Zusammenhang mit manuellen Transfervorgängen reduziert werden.
• Auswahl des Präzisionsmessingmaterials:C2600-Kartuschenmessing (70 % Cu, 30 % Zn) bietet eine optimale Kombination aus elektrischer Leitfähigkeit bei 28 % IACS, ausgezeichneter Formbarkeit für komplexe Biegegeometrien und Federeigenschaften, die für die Kontakthaltung geeignet sind. Für spezifische Leitfähigkeits- und Federkraftanforderungen sind alternative Güten erhältlich, darunter Automatenmessing C3604, Gelbmessing C2680 und Phosphorbronze C5191.
• Oberflächenbeschichtung und -veredelung:Die hauseigenen Galvanikkapazitäten umfassen Verzinnung für Lötbarkeit, selektive Vergoldung für hochzuverlässige Signalkontakte, Versilberung für Stromsteckverbinderanwendungen und Nickelunterlage als Korrosionsschutz. Bei der selektiven Beschichtungstechnologie werden Edelmetalle nur auf funktionelle Kontaktflächen aufgetragen, wodurch die Materialkosten im Vergleich zur Ganzkörperbeschichtung um bis zu 60 % gesenkt werden.
• Null-Fehler-Qualitätssicherung:Eine zu 100 % automatisierte optische Inspektion am Pressenausgang überprüft Maßhaltigkeit, Oberflächenfehler, Beschichtungsabdeckung und Koplanarität. Zu jeder Lieferung gehört ein detaillierter Inspektionsbericht mit KMG-Messungen, Materialzertifizierungen und RFA-Messungen der Beschichtungsdicke. Für Kunden im Automobilbereich ist das Dokumentationspaket PPAP Level 3 verfügbar.
• Umfassender Werkzeugservice:Der hauseigene Werkzeugbau mit CNC-Erodier-, Drahterodier-, Flachschleif- und CNC-Bearbeitungszentren entwirft und baut Folgeverbundwerkzeuge aus SKD11-, DC53- und Hartmetallmaterialien. Die Lebensdauer der Form liegt je nach Materialstärke und -komplexität zwischen 1 und 5 Millionen Schüssen. Vorbeugende Wartungsprogramme und ein Ersatzeinsatzlager sorgen für eine unterbrechungsfreie Produktionskontinuität.
• Anwendungsspezifische Engineering-Unterstützung:Unser DFM-Ingenieurteam bietet eine kostenlose Entwurfsprüfung einschließlich Federkraftsimulation, Berechnung der Kontaktnormalkraft, Analyse der Einführ-/Ausziehkraft und Bewertung der Stanzformbarkeit. Wir optimieren die Anschlussgeometrien, um den Materialverbrauch zu reduzieren und den Ausschuss zu minimieren. Durch die Optimierung der Verschachtelung erzielen wir in der Regel Materialeinsparungen von 15–30 %.
• Flexible Fertigungslosgrößen:Von 1.000-teiligen Prototypenläufen mit Soft-Tooling bis hin zu monatlichen Produktionsmengen von über 500.000 Stück mit gehärteten Folgeverbundwerkzeugen passt sich unser Fertigungssystem ohne Mindestbestellbeschränkungen an die Anforderungen Ihres Projektlebenszyklus an.

Diese präzisionsgeprägten Steckverbinderklemmen aus Messing eignen sich für verschiedene elektronische Verbindungsanwendungen in zahlreichen Branchen. Bei PCB-Board-to-Board- und Wire-to-Board-Steckverbindern sorgen die Anschlüsse für einen zuverlässigen elektrischen Kontakt mit Einsteckkräften, die sowohl für die Signalintegrität als auch für die Montageergonomie optimiert sind. Elektronische Anwendungen im Automobilbereich, darunter Steuergeräte-Anschlüsse, Sensorschnittstellen und Kabelbaumanschlüsse, profitieren von der Kombination aus elektrischer Leitfähigkeit, mechanischer Federhaltung und Umweltbeständigkeit durch selektive Gold- oder Verzinnung. Industrielle Steuerungssysteme, Stromverteilungseinheiten und Smart-Grid-Geräte nutzen diese gestanzten Anschlüsse für Hochstrom-Sammelschienenverbindungen, bei denen ein konstanter Kontaktwiderstand für das Wärmemanagement unerlässlich ist. Unterhaltungselektronik wie Smartphones, Tablets und Wearables erfordern gestanzte Ultraminiatur-Anschlüsse mit einem Rastermaß von nur 0,5 mm, die unsere Präzisions-Folgeschnitttechnologie zuverlässig liefert. Telekommunikationsinfrastrukturgeräte, einschließlich Basisstationsanschlüsse, HF-Module und Glasfaser-Transceiver, erfordern gestanzte Anschlüsse mit strenger Koplanaritätskontrolle für oberflächenmontierte Montageprozesse.

Alle mit Messing gestanzten Anschlussklemmen sind in antistatischen PE-Beuteln mit Trockenmittel verpackt, in Exportkartons aus Wellpappe verpackt und auf begasten Holzpaletten für den See- oder Luftfrachtversand gesichert. Rollenverpackungen für die automatisierte Pick-and-Place-Montage sind mit kundenspezifischen Trägerbandspezifikationen erhältlich. Zu jeder Lieferung gehört ein vollständiges Dokumentationspaket, das Materialwerkstestzertifikate, Maßkontrollberichte, RFA-Messungen der Beschichtungsdicke und ein Konformitätszertifikat umfasst. Unser nach ISO 9001:2015 zertifiziertes Qualitätsmanagementsystem gewährleistet die vollständige Rückverfolgbarkeit von der Chargennummer des Rohmaterials bis zum Chargencode des fertigen Produkts. Auf Anfrage werden SGS-Inspektionen von Drittanbietern sowie RoHS- und REACH-Konformitätszertifikate bereitgestellt. Die Standardvorlaufzeit für Erstmuster beträgt 7–10 Werktage, wobei Produktionsaufträge je nach Menge und Werkzeugstatus innerhalb von 15–25 Werktagen versandt werden.
